國標焊接鋼管壁厚表
作者：小鋼|點擊：|發表時間：2018-09-19
焊接鋼管壁厚介紹

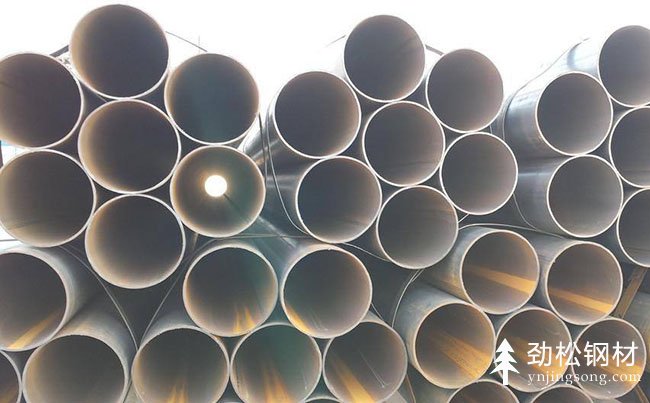

焊接鋼管也稱焊管是用鋼板或帶鋼經過卷曲成型后焊接制成的鋼管，一般定尺 6米。焊管常用材質有：Q235A，Q235C、Q235B、16Mn、20#、Q345、L245、L290、X42、X46、X60、X80、0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等
。焊接鋼管的分類有很多，下面介紹GB/T3091-2008、GB/T14291-2006、GB/T12770-2002、GB/T12771-1991等用途。
焊接鋼管分類與用途
焊接鋼管采用的坯料是鋼板或帶鋼，因其焊接工藝不同而分為爐焊管、電焊管和自動電弧焊管。因其焊接形式的不同分為直縫焊管和螺旋焊管兩種。因其端部形狀又分為圓形焊管和異型（方、扁等）焊管。焊管因其材質和用途不同而分為如下若干品種：
1、GB/T3091-2008（低壓流體輸送用焊接鋼管）
主要用于輸送水、煤氣、空氣、油和取暖熱水或蒸汽等一般較低壓力流體和其它用途管。其代表材質為：Q235A級鋼。
2、GB/T14291-2006（礦用流體輸送焊接鋼管）
主要用于礦山壓風、排水、軸放瓦斯用直縫焊接鋼管。其代表材質Q235A、B級鋼。
3、GB/T12770-2002（機械結構用不銹鋼焊接鋼管）
主要用于機械、汽車、自行車、家具、賓館和飯店裝飾及其他機械部件與結構件。其代表材質0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。
4、GB/T12771-1991（流體輸送用不銹鋼焊接鋼管）
主要用于輸送低壓腐蝕性介質。代表材質為0Cr13、0Cr19Ni9、00Cr19Ni11、00Cr17、0Cr18Ni11Nb、0017Cr17Ni14Mo2等。
另有，裝飾用焊接不銹鋼管（GB/T18705-2002），建筑裝飾用不銹鋼焊接管材（JG/T3030-1995），以及換熱器用焊接鋼管（YB4103-2000）。
國標焊接鋼管壁厚表
下面是焊接鋼管、鍍鑄鋼管內外徑、壁厚尺寸（國標）表
|
序號 |
型號 |
規格 （寸） |
外徑 （mm) |
內徑 （mm) |
璧厚 （mm) |
加厚鋼管 （mm) |
|
1 |
SC15 |
5/8 |
21.25 |
15.75 |
2.75 |
|
|
2 |
SC20 |
3/4 |
26.75 |
21.25 |
2.75 |
|
|
3 |
SC25 |
1 |
33.50 |
27 |
3.25 |
4 |
|
4 |
SC32 |
5/4 |
42.25 |
35.75 |
3.25 |
4 |
|
5 |
SC40 |
3/2 |
40 |
41 |
3.25 |
4.25 |
|
6 |
SC50 |
2 |
60 |
53 |
3.5 |
4.5 |
|
7 |
SC70 |
5/2 |
75.50 |
68 |
3.5 |
4.5 |
|
8 |
SC80 |
3 |
88.50 |
80.50 |
4 |
4.75 |
|
9 |
SC100 |
4 |
114 |
106 |
4 |
5 |
|
10 |
SC150 |
6 |
165 |
156 |
4.5 |
5.5 |
國標100的焊管壁厚應是4mm，加厚是5mm。
